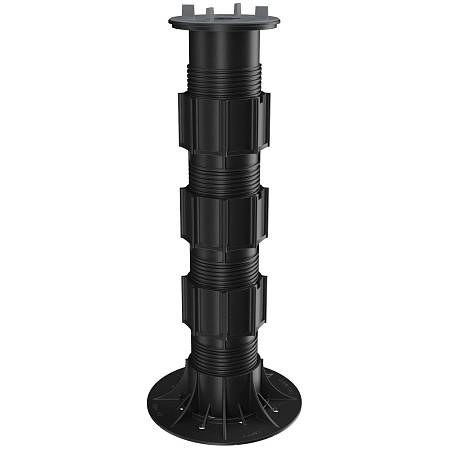

Регулируемая опора HILST LIFT HL10 385-530 мм
Видеоматериалы
Регулируемые опоры HILST LIFT
- Инновационные регулируемые опоры HILST Lift для строительства эксплуатируемых кровель и террас любых уровней сложности. Опоры HILST Lift имеют автоматический корректор угла наклона кровли до 5%.
Применение регулируемых опор
- Пластиковые регулируемые опоры применяются для строительства террас и эксплуатируемых кровель с применением досок из ДПК, плитки (керамогранита), зеленых насаждений и искусственной травы; идеально подходят для создания подсистем с комбинированными настилами. Регулируемые опоры HILST Lift востребованы для создания танцевальных площадок, прогулочных зон, летних кафе, зон отдыха, парков, территорий вокруг бассейнов и т.д.
- Винтовые регулируемые опоры позволяют быстро выравнивать поверхность подконструкции по высоте за счет удобного резьбового соединения с регулировочным винтом. Это обеспечивает быстрый монтаж любых типо покрытий даже на самых сложных участках.
- Материалом изготавливаемых регулируемых опор, является, как правило, полипропилен высокого качества и прочности или металл. Зачастую они применяются для фальшполов как снаружи, так и внутри помещений. Наиболее популярны винтовые опоры для изготовления террас и полов из террасной доски или плитки (натурального, искусственного камня или садового паркета).
Регулируемые опоры применяют:
- Для выравнивания поверхностей разной высоты
- Для подъема высоты террасы на нужный уровень
- Для быстрого создания террасы, в том числе временной, например, летнего кафе
- Для изготовления "легкой" террасы (так как подсистема получается достаточно легкая, что очень важно для эксплуатируемых кровель
- Для защиты мягкой кровли от механических повреждений и неблагоприятных воздействий
- При необходимости прокладки коммуникаций под полом
- При возможной периодической разборке и сборке покрытия
- Следует заметить, что с принятием нового закона о курении в общественных местах, все более часто регулируемые опоры применяются при изготовлении эксплуатируемых кровель как мест для курения
Преимущества регулируемых опор HILST Lift
- Автоматический корректор угла наклона опоры HILST Lift позволяют автоматически компенсировать угол уклона кровель до 5%, что упрощает и ускорят процесс монтажа в несколько раз по сравнению с раритетными системами коррекции.
- Усиленное основание. Начиная с высоты опоры 65 мм, основания каждой из этих опор имеют 8 дополнительных лучевых ребер жесткости (кроме 8-и основных) и диаметральное ребро жесткости. Всё это повышает прочность на излом опор более чем в 1,5 раза.
- Уникальная система водоотвода опор. Предусмотрено достаточное количество дренажных отверстий в каждом замкнутом контуре опоры, что препятствует образованию ледяных наростов, смещению опор и возможного их разрыва в результате замерзания воды.
- Безопасность установки на мягкой кровле. При эксплуатации опор на мягком основании, предусмотрен скругленный торец нижней части, который предотвращает прорезание гидроизоляционного ковра.
- Защита от произвольного смещения опор. При высоких нагрузках и больших углах наклона возникает значительное усилие на горизонтальное смещение опоры. Для предотвращения такого движения, основание опоры выполнено с шагренью.

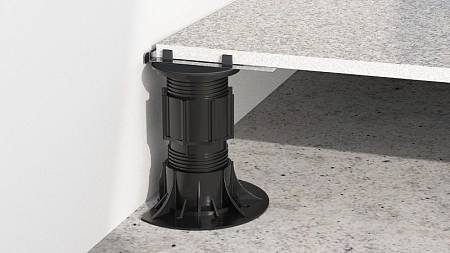

- Безопасность для гидроизоляции у парапетов. Опоры не должны нарушать гидроизоляцию при установке их у парапетов и в углах кровли. Плавные линии реза основания опоры обеспечивают максимальную защиту самых сложных и ответственных мест кровли.
- Эффективная система дренажных каналов. Намеченные линии реза опоры, о которых мы говорили ранее, спроектированы таким образом, чтобы выполнять функцию дополнительных каналов для отвода воды из внутренних пространств основания.
- Прочное крепление к твердым основаниям. При монтаже опор на бетонном основании, в их основании предусмотрены отверстия с зенковкой по ГОСТу, позволяющие максимально жестко и надежно зафиксировать опоры без риска их раскалывания.
- Усиленные винты. Каждое винтовое соединение, высотой более 6,5 см усилены восемью вертикальными ребрами жесткости для обеспечения максимальной прочности на изгиб, а также они выполняют функцию усиления от срезания резьбы при высоких вертикальных нагрузках.
- Защита от выкручивания. Для безопасной регулировки высоты опор во время монтажа, предусмотрен специальный фиксатор для предотвращения случайного полного выкручивания винтовой части из основания и, что могло бы грозить, в конечном итоге, потерей прочности и устойчивости.
- Ветрозащита. В зонах высоких ветровых нагрузок или там, где необходимо обеспечить сохранность настила, в опорах HILST предусмотрено отверстие, благодаря которому можно защитить настил от ветра или кражи, зафиксировав его при помощи винтов.

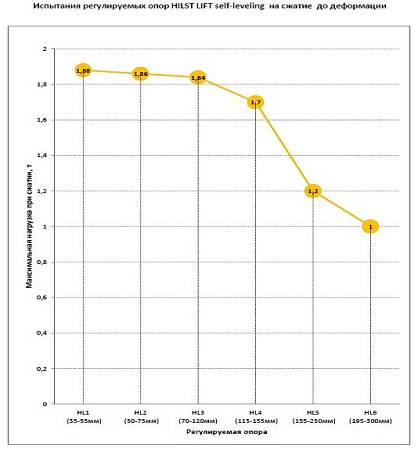

- Прочность на сжатие. Надежность любых резьбовых соединений определяется высокой точностью соединений. Все резьбовые соединения опор HILST имеют минимально возможный допуск - это дает дополнительную защиту винтовых деталей от срезания, что повышает прочность на сжатие системы.
- Высокий усиленный увеличитель. Максимально удлиненные элементы конструкции (увеличители), необходимые для создания высоких террас, усилены дополнительными внутренними и наружными ребрами жесткости, что повышает прочность на изгиб всей подсистемы.
- Прорезиненная вершина для плитки. Это позволяет устанавливать плитку "без скрипа". С резиновыми ограничителями, при выставлении зазоров между плитками, теперь нет риска их случайного выламывания, а в случае укладки плитки на всю поверхность, они легко срезаются.
- Горизонтальная фиксация вершин. Если вы хотите зафиксировать вершину опоры HILST Lift строго параллельно с основанием, когда корректировка угла не требуется, используйте для этого специальный фиксатор.
- Усиленная вершина для плитки. Диаметр её составляет 130 мм. Имея такую большую площадь поверхности для опирания плиток, она усилена лучевыми и диаметральными ребрами жесткости.
- Защита от произвольной коррекции угла. Прорезиненная нижняя поверхность вершины для плитки, в зацеплении со сферической частью опоры, имеющую шагрень, создает максимальное сопротивление скольжению, что обеспечивает надежную защиту от качания.
- Двойная система виброзащиты и звукоизоляции. Проходя через такие материалы как резина-пластик-резина-пластик, практически полностью затухает какая-либо вибрация, не достигая поверхности кровли и это позволяет спокойно размещать на таких поверхностях промышленное оборудование.

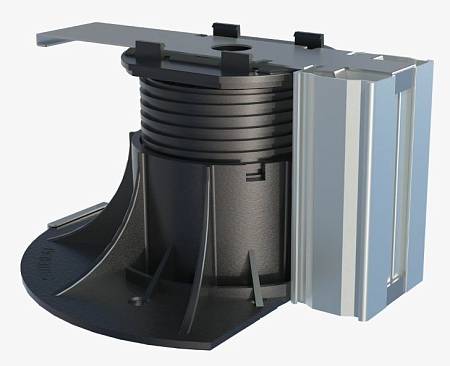

- Надежная фиксация алюминиевых лаг. Уникальная вершина с 4-мя зацепами для алюминиевой лаги обеспечивает надежную фиксацию двух профилей при продольной стыковке и создают неподвижное соединение, что увеличивает прочность всей подсистемы более чем в 1,5 раза.
- Защита от вибраций террасных настилов. Верхняя часть опоры для лаги имеет резиновую поверхность, которая позволяет гасить вибрации в широком частотном диапазоне, которые затухают проходя разные среды (материалы) террасная доска-алюминиевая лага - резина –пластик.
- Прочное соединение лага-опора. Для надежной фиксации соединения лага-опора предусмотрены 4 ребра жесткости вершины для всех типов лаг.
- Коррекция высоты подсистемы. Регулируемая по высоте вершина для всех типов лаг подходит для направляющих разной высоты, начиная от 20 мм.
- Компенсационные отверстия. Любой материал имеет расширение, для этого отверстия в вершинах для всех типов лаг сделаны овальными, которые компенсируют это движение, предотвращая вероятность смещения или заламывания опор.
- Точная регулировка готовой террасы с плиткой. Для обеспечения точной регулировки уклонов террасы из плитки, используйте специальный ключ. С опорами HILST Lift для этого нет необходимости разбирать весь настил или его часть.
